岗亭方案设计图图纸要求
时间：2016-09-19 18:02:54 来源： 点击：
岗亭方案设计图图纸要求
1．岗亭图纸为蓝图，不得使用任何彩色线条或色块；
2．标明图纸要素，如图名、指北针、比例尺、图签等；
3．岗亭图纸比例一般为1/100、1/150、1/200、1/300等，制图单位为毫米；
4．岗亭图纸应清晰、完整反映以下内容：

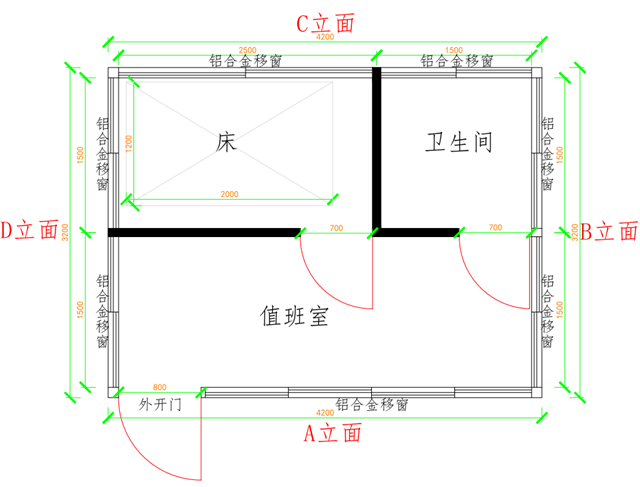

（1）平面图：墙、柱、门、窗、雨篷、台阶、等；
（2）墙体之间的尺寸、柱距尺寸、外轮廓总尺寸；
（3）立面图：外轮廓、门窗、雨篷、檐口、屋顶、台阶、踏步、外墙装饰；
（4）总高度标高（建、构筑物最高点），屋顶墙顶标高，室外地坪标高；
（5）剖面图：内墙、外墙、柱、内门窗、外门窗、地面、屋顶、檐口、墙体厚度等；
5．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建
筑师资格章。
